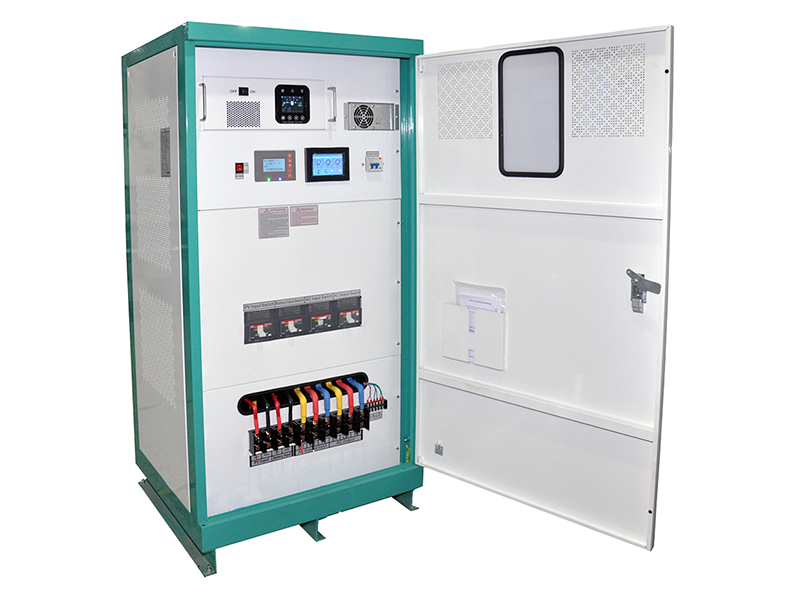

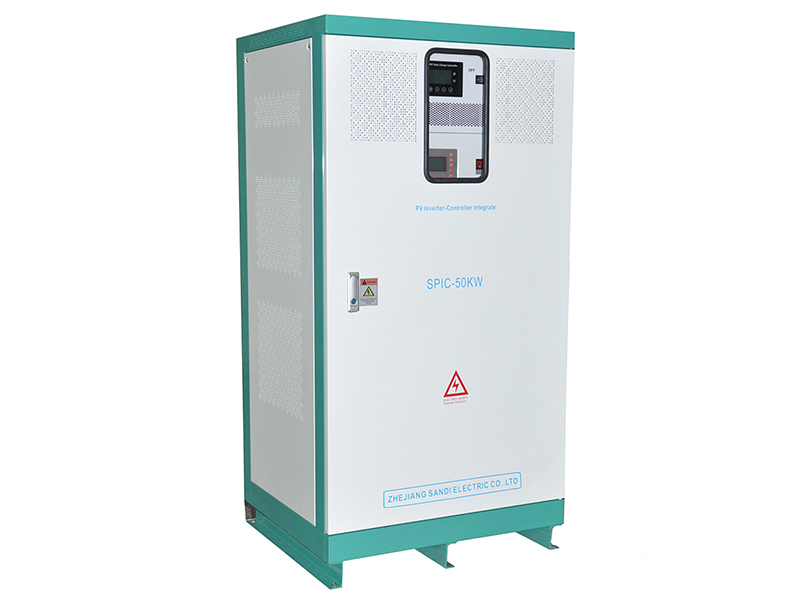

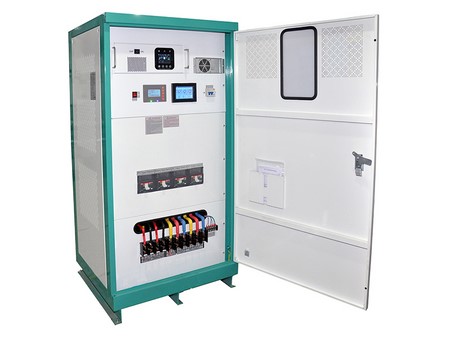

Inversor cargador solar, SPIC-50kW

Integración del inversor solar y el controlador de carga solar

Este inversor cargador solar SPIC-50kW puede ser ampliamente utilizado en diversas aplicaciones de generación de energía solar a gran escala, como hogares, alumbrado público, minería, defensa de fronteras, islas, áreas pastorales, sectores comerciales e industriales.

Solicite una cotización

Características

El inversor cargador solar utiliza el módulo inteligente IPM de 6ª generación de Mitsubishi.
El inversor cargador solar viene con el chip de DSP28335 procesador central estadounidense TI.
La función de selección de inicio de modo dual permite configuraciones de inicio de conversión de frecuencia y reducción a través de la pantalla LCD.
El diseño del transformador aislado proporciona un aislamiento eléctrico completo entre la entrada y la salida, con disyuntores de caja moldeada para ambos.
El transformador de aislamiento de frecuencia de red incorporado es capaz de manejar equipos con fuertes impactos, como motores, bombas y acondicionadores de aire. Al mismo tiempo, las barras colectoras de CC y las barras colectoras de CA están completamente aisladas para evitar interferencias entre CA y CC.
La pantalla LCD + LED muestra varios datos y códigos de falla, lo que facilita el diagnóstico rápido de fallas y la guía de reparación para los usuarios.
La función de protección de salida integral incluye protección contra sobretensión, sobrecarga, sobrecalentamiento, cortocircuito y autodiagnóstico.
El algoritmo PID avanzado permite un sistema de gestión de energía de la batería más preciso.
El método de carga de tres etapas maximiza la utilización de los módulos fotovoltaicos y la capacidad de la batería.
La función integral de protección de la batería cuenta con carga de varias etapas para prolongar la vida útil de la batería.
Las estadísticas de generación de energía y la función de curva de potencia en tiempo real permiten a los usuarios monitorear la generación de energía del sistema en cualquier momento.
Este inversor cargador solar está certificado por la normativa europea CE (EMC y LVD) y ISO9001.

Especificaciones

Modelo	SPIC-50kW
Modo de aislamiento	Transformador de baja frecuencia
Entrada de batería
Voltaje nominal	384VDC
Corriente nominal	130A
Input voltage range	320~600V
Entrada de controlador solar PWM
Voltaje de entrada máx. del generador fotovoltaico	< 750VDC
Voltaje del sistema de batería	384VDC
Potencia máxima del generador fotovoltaico	54kW
Corriente de carga máx.	140A
Voltaje de carga de ecualización	426V
Voltaje de recuperación de cargo de ecualización	405.6V
Voltaje de sobrecarga	438V
Voltaje de recuperación de sobrecarga	432V
Entrada de derivación de CA
Voltaje nominal (VAC)	120/240 V de fase dividida
Entrada de cargador de CA/CC
Voltaje nominal (VAC)	240V monofásico
Potencia de CC de salida	Módulo de carga de 7kW /20A
Voltaje de CC de salida	Nominal 384V (se puede configurar 100-750VCC)
Salida de CA
Potencia nominal	50kW
Voltaje nominal	120/240V±3%
Número de fases	Fase dividida con hilo neutro
Corriente nominal	208A
Frecuencia de salida	60 Hz ±0.05 (se puede ajustar a 50 Hz)
Forma de onda	Onda sinusoidal pura
Tasa de distorsión de la forma de onda (THD)	Carga lineal ≤2%
Respuesta dinámica (0 a 100% de carga)	5%, ≤50ms
Factor de potencia	0.99
Eficiencia	>93%
Propiedades de aislamiento eléctrico	2000VAC, 1 minuto
Protección
Capacidad de sobrecarga	150%, 10seg
Funciones de protección	Polaridad inversa de entrada, bajo voltaje, sobrevoltaje, sobrecorriente de salida, cortocircuito, sobrecalentamiento
Pantalla de visualización	LCD+LED
Interfaz de comunicación	CAN o RS485 (opcional)
Modo de funcionamiento	Funcionamiento continuo
Método de enfriamiento	Refrigeración inteligente por ventilador
Protección contra cortocircuitos	No hay recuperación automática, es necesario reiniciar el inversor
Ambiente de trabajo
Grado de protección	IP20 (interior)
Altitud	≤3000m
Temperatura de trabajo	-20～+50℃
Humedad relativa	0~90%, sin condensación
Ruido (1 metro)	≤60dB
Dimensiones (An×D×Al)	800×700×1580mm
Peso de referencia (Kg)	430kg
