Controlador de carga solar PWM

Controlador de modulación de ancho de pulso (PWM)

El controlador de carga solar PWM (modulación de ancho de pulso) está diseñado específicamente para sistemas de generación de energía fotovoltaica fuera de la red (off grid). El controlador de carga solar puede controlar eficazmente el circuito y gestionar la conexión y desconexión de los paneles solares para maximizar la utilización de los recursos.

Solicite una cotización

Aplicaciones

El controlador de carga solar PWM se utiliza principalmente en sistemas de generación de energía fotovoltaica fuera de la red, varios sistemas de suministro de energía solar, estaciones base de comunicación de CC, sistemas de estaciones de energía solar a pequeña escala, etc.

Características

El algoritmo PID avanzado permite un sistema de gestión de energía de la batería más preciso.
El modo de carga de tres etapas maximiza la utilización de módulos fotovoltaicos y baterías.
El diseño modular completo de IGBT garantiza la estabilidad y confiabilidad del controlador y el rendimiento del sistema.
Protocolo de comunicación Modbus estándar basado en el bus de comunicación RS-485 (opcional).

Especificaciones

Voltaje del sistema de batería	48V	96V	192V	240V	360V	480V	540V	600V
Voltaje máximo de circuito abierto de entrada fotovoltaica	100V	200V	350V	450V	700V	950V	1000V	1000V
Corriente de carga nominal	30A 50A 60A 80A 100A 120A 150A
Número de cuerdas de entrada fotovoltaica	1 cuerda (string)
Ecualización del voltaje de carga	57.6V	115.2V	230.4V	288V	432V	576V	648V	720V
Ecualización del voltaje de recuperación de carga	52.8V	105.6V	211.2V	264V	396V	528V	594V	660V
Temporización de carga de ecualización	120 min
Voltaje de carga flotante	55.2V	110.4V	220.8V	276V	414V	552V	621V	690V
Desconexión por sobretensión	64V	128V	256V	320V	480V	640V	720V	800V
Reconexión de sobretensión	60V	120V	240V	300V	450V	600V	675V	750V
Pérdida sin carga	< 0.5W
Temperatura ambiente	-25℃ ~ 55℃

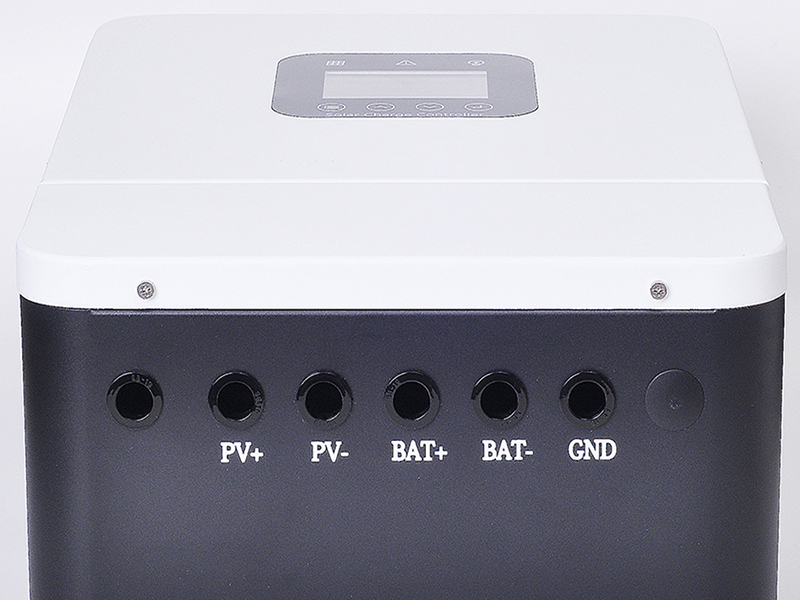

Tipo de terminal	Terminal de barrera de la serie TC
Elevación	≤3000M, debe reducir la potencia si la elevación es superior a 3000M
Humedad	0 ~ 98%, sin condensación
Grado de protección	IP32
Pantalla	Pantalla LCD + botones táctiles
Idioma de visualización	Inglés
Luz indicadora	Indicador de error/Indicador de carga
Ruido	< 30dBA
Método de enfriamiento	Refrigeración por aire forzado mediante ventilador de control de temperatura
Dimensión	420×345×157mm
Peso neto	11KG
Función opcional	Salida DC, RS485, GPRS
Tipo de batería aplicable	Batería de plomo-ácido, gel, litio, etc.
Método de comunicación	Protocolo MODBUS RTU estándar, interfaz RS485
