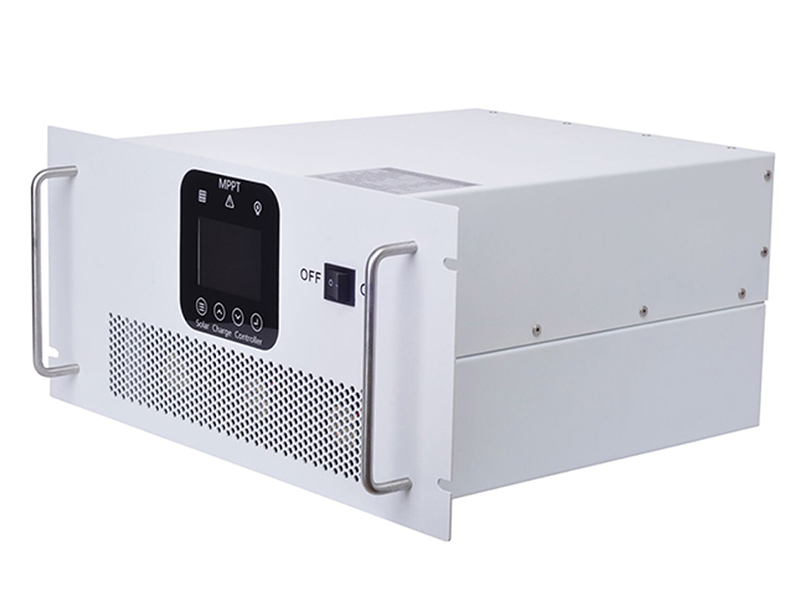

Controlador de carga solar MPPT (montado en rack)

Controlador de seguimiento del punto de máxima potencia (MPPT)

El controlador de carga solar MPPT montado en rack es un controlador fotovoltaico inteligente diseñado específicamente para sistemas de generación de energía fotovoltaica fuera de la red. El producto integra paneles fotovoltaicos, controladores de carga, inversores y sistemas de gestión de baterías, y puede controlar automáticamente la conexión y desconexión de paneles solares en función de los cambios de voltaje de la batería.

Solicite una cotización

Aplicaciones

El controlador de carga solar MPPT montado en rack se utiliza principalmente en sistemas de estaciones de energía solar fuera de la red a gran escala, sistemas de energía distribuida, suministro de energía en áreas remotas y sistemas de energía móviles como automóviles solares.

Características

El algoritmo avanzado de seguimiento MPPT permite una eficiencia de seguimiento de no menos del 99%
El controlador de carga solar MPPT montado en rack utiliza IGBT como interruptor electrónico, tecnología de rectificación síncrona multifásica para mejorar la estabilidad del equipo.
El algoritmo PID avanzado garantiza un sistema de gestión de la energía de la batería más preciso.
El modo de carga de cuatro etapas maximiza la utilización de módulos fotovoltaicos y baterías.
La función de protección secundaria garantiza que la batería no se dañe por sobrecarga en ninguna circunstancia
El control de doble bucle de voltaje y corriente permite configurar la carga limitadora de corriente.
El diseño de la estructura del conducto de aire completamente cerrado ofrece un alto nivel de protección y enfriamiento inteligente del ventilador de alta velocidad.
Las estadísticas de generación de energía y las funciones de curva de potencia en tiempo real permiten monitorear el estado de generación de energía del sistema en cualquier momento.

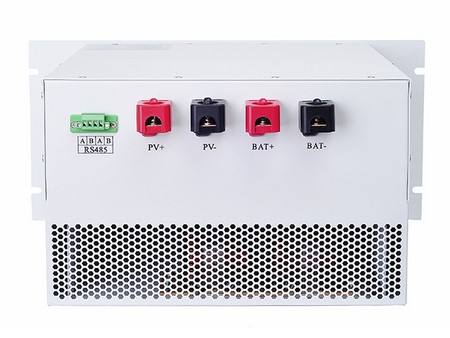

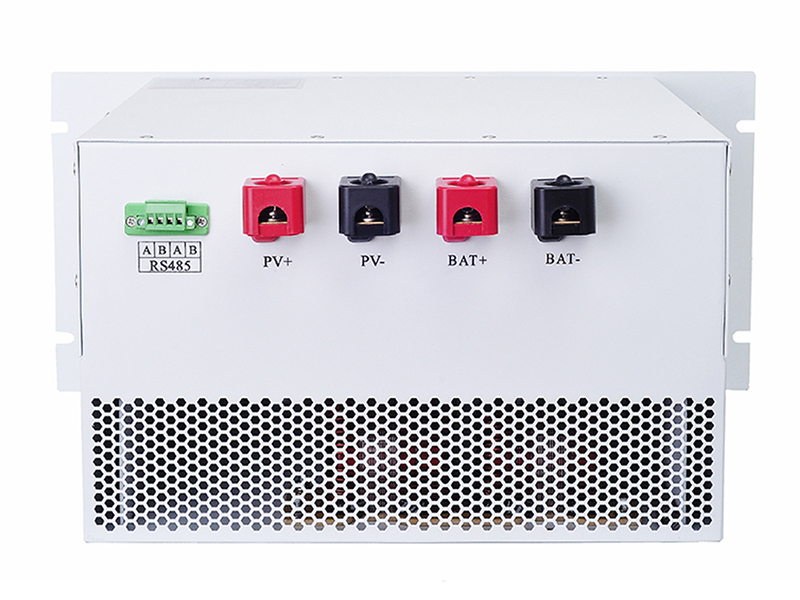

Protocolo de comunicación Modbus estándar basado en el bus de comunicación RS-485.

Especificaciones

Parámetros eléctricos
Voltaje nominal	192V-398V	400V-480V
Corriente de carga nominal	50A 60A 80A 100A
Tecnología de carga	MPPT (seguimiento del punto de máxima potencia)
Eficiencia MPPT	>99.9%
Voltaje de entrada máx. (COV)	800V	850V
Voltaje de arranque MPPT	Voltaje de la batería +20V
Pérdida sin carga	< 0.5W
Pantalla	Pantalla LCD a color + botones táctiles
Idioma	Inglés/Chino
Funciones de protección	Polaridad inversa de entrada, sobretensión, cortocircuito, sobrecalentamiento, etc.
Temperatura ambiente	-25°C +55°C
Altitud	Reducción de potencia por encima de 2000m
Grado de protección	IP32 (interior)
Ruido	< 50dB
Método de enfriamiento	Disipador de calor de aluminio puro + ventilador de alta velocidad
Dimensiones	500×384×228mm
Peso neto	27kg
Embalaje	Cartón
Parámetros de carga
Voltaje nominal	2V	N	N representa diferentes voltajes nominales, la variable para el voltaje de carga de la batería se basa en el valor de 2V. Por ejemplo, si el voltaje nominal es de 360V, el valor del parámetro de desconexión de sobretensión es 360V/2V*2.65V=477V.
Desconexión por sobretensión	2.65V	=2.65*N/2
Reconexión de sobretensión/carga completa	2.5V	=2.5*N/2
Carga de ecualización	2.4V	=2.4*N/2
Carga flotante	2.3V	=2.3*N/2
Recuperación de carga de ecualización	2.2V	=2.2*N/2
Alarma de bajo voltaje	1.75V	=1.75*N/2
Temporización de carga de ecualización	120 min
Limitación de corriente de carga	< corriente nominal
Todos los parámetros de carga son ajustables por los usuarios en función de las propiedades de la batería Los parámetros de carga de la batería de litio deben personalizarse de acuerdo con las propiedades de la batería de litio La limitación de la corriente de carga puede ser establecida por usuarios con un valor inferior a la corriente nominal
