Controlador de carga solar MPPT

Controlador de seguimiento del punto de máxima potencia (MPPT)

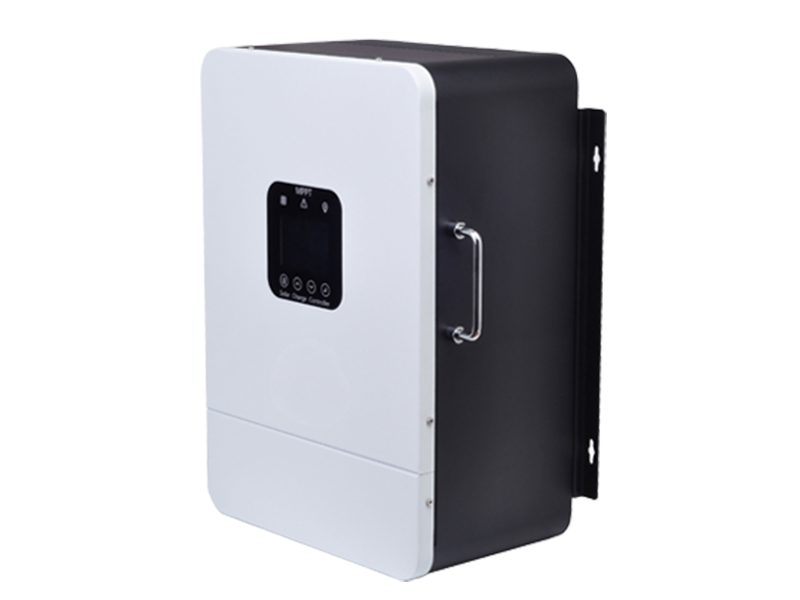

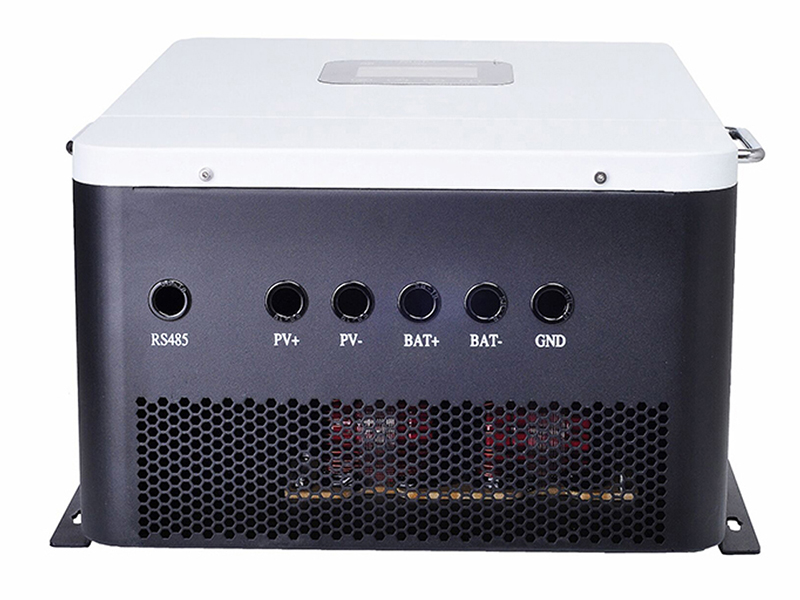

El controlador de carga solar MPPT de Sandi es un controlador fotovoltaico inteligente diseñado para sistemas de generación de energía fotovoltaica fuera de la red (off grid). El controlador cuenta con entrada de voltaje fotovoltaico de amplio rango, comunicación RS485/CAN, diseño modular y alta eficiencia de conversión.

Solicite una cotización

Aplicaciones

El controlador de carga solar MPPT es adecuado para sistemas fotovoltaicos fuera de la red, sistemas de generación de energía fotovoltaica, estaciones base de comunicación de CC, sistemas de estaciones de energía solar y sistemas de suministro de energía solar de CC.

Características

El controlador de carga solar MPPT utiliza un procesador de 32 bits de alta velocidad y alto rendimiento con un excelente diseño EMC.
El algoritmo avanzado de seguimiento MPPT ofrece una eficiencia de seguimiento de no menos del 99%.
El controlador de carga solar MPPT utiliza IGBT como interruptor electrónico y tecnología de rectificación síncrona multifásica para mejorar la estabilidad del equipo.
La velocidad máxima de seguimiento del punto de máxima potencia súper rápida garantiza la identificación y el seguimiento precisos de múltiples picos del punto de máxima potencia.
El amplio rango de voltaje de entrada puede ahorrar costos en cajas combinadoras y cableado, lo que reduce los costos de construcción.
El algoritmo PID avanzado ofrece un sistema de gestión de la energía de la batería más preciso.
El modo de carga de cuatro etapas maximiza la utilización de módulos fotovoltaicos y baterías.
La función de protección secundaria garantiza que la batería no se dañe por sobrecarga bajo ninguna circunstancia.
El control de doble bucle de voltaje y corriente permite configurar la carga limitadora de corriente.
El diseño de la estructura del conducto de aire completamente cerrado garantiza un alto nivel de protección y un enfriamiento inteligente del ventilador de alta velocidad.
Las estadísticas de generación de energía y las funciones de curva de potencia en tiempo real permiten monitorear en tiempo real el estado de generación de energía del sistema.
Puede controlar la carga y descarga del controlador a través de RS485 y entrada de contacto seco.
Basado en el protocolo de comunicación estándar Modbus utilizando el bus de comunicación RS-485.

Especificaciones

Parámetros eléctricos
Voltaje nominal	192V-398V	400V-480V
Corriente de carga nominal	50A 60A 80A 100A
Tecnología de carga	MPPT (seguimiento del punto de máxima potencia)
Eficiencia MPPT	>99.9%
Voltaje de entrada máx. (COV)	800V	850V
Voltaje de arranque MPPT	Voltaje de la batería +20V
Pérdida sin carga	< 0.5W
Pantalla	Pantalla LCD a color + botones táctiles
Idioma	Inglés/Chino
Funciones de protección	Polaridad inversa de entrada, sobretensión, cortocircuito, sobrecalentamiento, etc.
Temperatura ambiente	-25°C +55°C
Altitud	Reducción de potencia por encima de 2000m
Grado de protección	IP32 (interior)
Ruido	< 50dB
Método de enfriamiento	Disipador de calor de aluminio puro + ventilador de alta velocidad
Dimensiones	500×384×228mm
Peso neto	27kg
Embalaje	Cartón
Parámetros de carga
Voltaje nominal	2V	N	N representa diferentes voltajes nominales, la variable para el voltaje de carga de la batería se basa en el valor de 2V. Por ejemplo, si el voltaje nominal es de 360V, el valor del parámetro de desconexión de sobretensión es 360V/2V*2.65V=477V.
Desconexión por sobretensión	2.65V	=2.65*N/2
Reconexión de sobretensión/carga completa	2.5V	=2.5*N/2
Cargo de ecualización	2.4V	=2.4*N/2
Carga flotante	2.3V	=2.3*N/2
Recuperación de carga de ecualización	2.2V	=2.2*N/2
Alarma de bajo voltaje	1.75V	=1.75*N/2
Temporización de carga de ecualización	120 min
Limitación de corriente de carga	< corriente nominal
Todos los parámetros de carga son ajustables por los usuarios en función de las propiedades de la batería Los parámetros de carga de la batería de litio deben personalizarse de acuerdo con las propiedades de la batería de litio La limitación de la corriente de carga puede ser establecida por usuarios con un valor inferior a la corriente nominal
